【摘要】
本文深入分析透明塑料激光焊接中薄膜溢膠問題的成因，從工藝參數(shù)、材料特性和設(shè)備設(shè)置等角度提出具體解決方案，幫助制造商提升焊接質(zhì)量和產(chǎn)品良率。
在消費電子元器件、醫(yī)療器械和汽車傳感器制造領(lǐng)域，透明塑料激光焊接技術(shù)因其熱影響區(qū)小、無顆粒污染等優(yōu)勢得到廣泛應(yīng)用。然而，焊接過程中出現(xiàn)的薄膜溢膠問題，直接影響產(chǎn)品密封性能和外觀質(zhì)量，成為制約工藝發(fā)展的關(guān)鍵技術(shù)瓶頸。

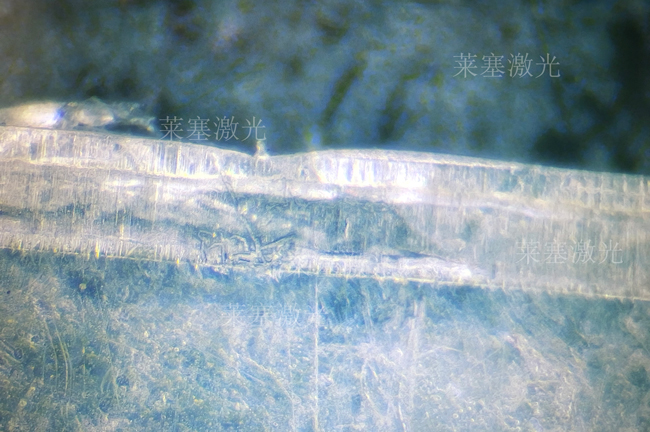

薄膜溢膠本質(zhì)上是由于熔融塑料在焊接界面處的過度流動所致。當(dāng)激光能量密度超過材料最佳吸收范圍時，界面溫度會超過材料的熱降解閾值，導(dǎo)致聚合物分子鏈斷裂，熔體黏度顯著降低。這種低黏度熔體在夾緊壓力作用下，極易從焊接區(qū)域擠出形成溢膠。
材料特性的匹配度是另一個關(guān)鍵因素。以常見的聚碳酸酯（PC）和聚甲基丙烯酸甲酯（PMMA）焊接為例，兩種材料的熱膨脹系數(shù)差異可達(dá)15%以上，在相同的熱輸入條件下會產(chǎn)生不均勻的熔融行為。此外，材料中的增塑劑含量和分子量分布也會顯著影響熔體流動特性。
設(shè)備參數(shù)設(shè)置的合理性同樣至關(guān)重要。過高的夾緊壓力（>0.8MPa）會強制排出熔融材料，而掃描速度與功率密度的不匹配則會破壞熔池穩(wěn)定性。我們的實驗數(shù)據(jù)顯示，當(dāng)線性能量密度超過35J/mm時，溢膠風(fēng)險將急劇增加。
通過大量工藝實驗，我們總結(jié)出以下有效的參數(shù)優(yōu)化方案：
激光掃描策略的優(yōu)化顯示，采用環(huán)形掃描路徑比傳統(tǒng)線性掃描可降低25%的溢膠發(fā)生率。這是因為環(huán)形掃描能實現(xiàn)更均勻的熱量分布，避免局部過熱。建議將掃描速度控制在80-150mm/s范圍內(nèi)，并根據(jù)材料厚度進(jìn)行動態(tài)調(diào)整。
夾緊力系統(tǒng)的改進(jìn)方案包括使用帶壓力反饋的伺服控制系統(tǒng)，將初始接觸壓力設(shè)定在0.2-0.4MPa范圍，在焊接過程中維持恒定壓力。對于厚度小于1mm的薄壁件，建議采用階梯式壓力控制，在熔融階段將壓力降至初始值的60%-70%。
在能量控制方面，采用脈沖調(diào)制技術(shù)比連續(xù)波激光更有利于控制熔池形態(tài)。通過將激光功率設(shè)置為額定值的70%-85%，脈沖頻率調(diào)整至200-500Hz，可有效控制熔融深度，避免過度熔化。
材料的選擇對控制溢膠至關(guān)重要。建議優(yōu)先選擇熔融指數(shù)匹配的材料組合，差異應(yīng)控制在2g/10min以內(nèi)。對于要求嚴(yán)格的醫(yī)療器件，推薦使用經(jīng)過改性的激光焊接專用材料，這些材料通常具有更窄的熔融溫度區(qū)間。
材料預(yù)處理同樣不可忽視。注塑成型的塑料件應(yīng)在85℃環(huán)境下干燥4小時以上，使含水率降至0.02%以下。對于易吸濕材料如PA6、PBT等，還需要在焊接前進(jìn)行真空除濕處理。
某汽車傳感器制造商在ABS外殼焊接中，通過以下綜合改進(jìn)措施，成功將溢膠不良率從18%降至2.5%：
首先優(yōu)化激光參數(shù)，將峰值功率從180W降至150W，同時采用1.2mm離焦量的環(huán)形掃描；其次改進(jìn)夾具設(shè)計，使用帶硅膠緩沖層的專用治具，將夾緊壓力穩(wěn)定在0.35MPa；最后在材料方面選用熔融指數(shù)相匹配的激光焊接級ABS，并在焊接前進(jìn)行嚴(yán)格的干燥處理。
經(jīng)過這些改進(jìn)，不僅解決了溢膠問題，還將焊接強度提升了30%，密封性能完全滿足IP67防護(hù)等級要求。該案例證明，通過系統(tǒng)性的工藝優(yōu)化，完全可以實現(xiàn)高質(zhì)量的透明塑料激光焊接。
隨著新材料和新技術(shù)的發(fā)展，透明塑料激光焊接工藝正在持續(xù)改進(jìn)。超快激光技術(shù)的應(yīng)用使得熱輸入控制更加精確，新型復(fù)合材料的開發(fā)為焊接性能優(yōu)化提供了更多選擇。未來，通過人工智能算法實現(xiàn)焊接參數(shù)的實時優(yōu)化，將進(jìn)一步提升工藝穩(wěn)定性和產(chǎn)品質(zhì)量。
| 免費提供解決方案/免費打樣 18565508110
